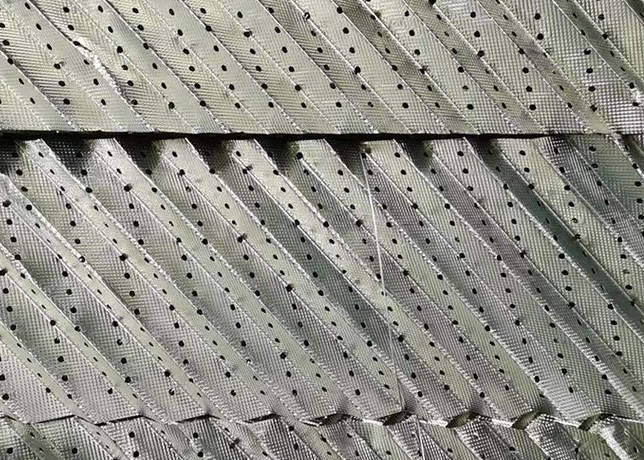

金属丝网波纹填料（不锈钢波纹填料）是规整填料发展的一个重要里程碑，它是由若干平行直列的金属波纹网片排列组成的圆盘状填料，在金属板上先压出密度很小的孔径直径0.4-直径0.5mm小孔，然后把多剌孔板压制成波纹片组装而成规整填料，由于表面特殊的剌孔结构而提高了填料的润湿性能，并能保持金属丝网波纹填料的性能。不锈钢波纹填料分有孔板波纹填料、板网波纹填料、压延刺孔板波纹填料、丝网波纹填料及环型波纹填料。
金属丝网波纹填料（不锈钢波纹填料）的特点：

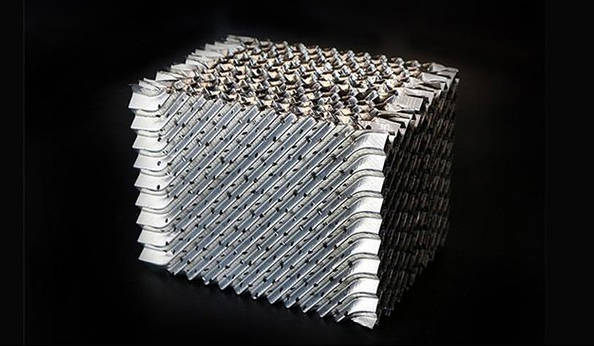

金属丝网波纹填料（不锈钢波纹填料）的波纹顶角约90度，波纹形成的通道与垂直方向成45度或30度。相邻两波纹片流道成90度，上下两盘波纹填料旋转90度叠放，在直径较小用法兰连接的塔内，波纹填料做成一个个整的圆盘，直径略小于塔的内径。在直径较大的塔内，每盘波纹填料分成数块，通过人孔放入塔内，在塔内拉拼成一个个完整的圆盘，上下两盘填料的波纹片旋转90度安装，使流体在塔内充分混合。具有璧薄，空隙率大，通量大，重量轻，阻力小，气相通路倾角小，有规则，气体接触充分，分离效果好，高效，压降低等特点，
金属丝网波纹填料（不锈钢波纹填料）的应用：
金属丝网波纹填料（不锈钢波纹填料）是目前世界各国应用比较广泛的高效填料，特别适用于真空精馏塔。主要应用于石油化工、化肥工业、天然气净化、冶炼等。如煤化工（在焦化厂回收粗苯的洗苯塔）、乙苯乙烯分离，高纯氧制备、环氧丙烷分离，脱丁烷塔，环已烷回收，汽油分馏，常减压炼油等装置中作为等。如在原油脱气脱水处理过程中的三相分离器或两相分离器填料中使用。特步适用于处理热敏性、易分解、易聚合、易结碳的物料。
金属丝网波纹填料（不锈钢波纹填料）的规格参数：
| 填料名称 | 型号 | 比表面积 m2/m3 | 空隙率 % | 堆积重量 ㎏/m3 | 峰高 mm | 理论板数 m-1 | 压力降 Pa/m | 最大F-因子 m/s.(kg.m)0.5 |
| 孔板波纹填料 | 125 | 125 | 98 | 85-100 | 25.4 | 1-2 | 150 | 3 |
| 250 | 250 | 97 | 170~200 | 12.5 | 2-3 | 200 | 2.6 | |
| 350 | 350 | 94 | 240~280 | 9 | 2.0-2.5 | 300 | 2.0 | |
| 500 | 500 | 92 | 360~400 | 6.3 | 4-5 | 180 | 1.8 | |
| 压延刺孔板波纹填料 | 250Y | 250 | 97 | 85~100 | 12.5 | 2.5-3.0 | 300 | 2.6 |
| 700Y | 700 | 85 | 240~280 | 4.5 | 5.0-7.0 | 900 | 1.6 | |
| 500Y | 500 | 93 | 170~200 | 6.3 | 3.0-4.0 | 200 | 2.1 | |
| 板网波纹填料 | SW-1 | 650 | 91.6 | 140 | 4.5 | 6-8 | 260-460 | 1.4-2.2 |
| SW-2 | 450 | 95.5 | 360 | 6.5 | 4-5 | 220-240 | 1.6-1.8 | |
| 丝网波纹填料 | 250(AX) | 250 | 97 | 70 | 12.5 | 2.5-3.0 | 25-120 | 2.5-3.5 |
| 500(BX) | 500 | 95 | 140 | 6.3 | 4-5 | 200 | 2.0-2.4 | |
| 700(CY) | 700 | 87 | 180 | 4.5 | 8-10 | 670 | 1.5-2.0 |
