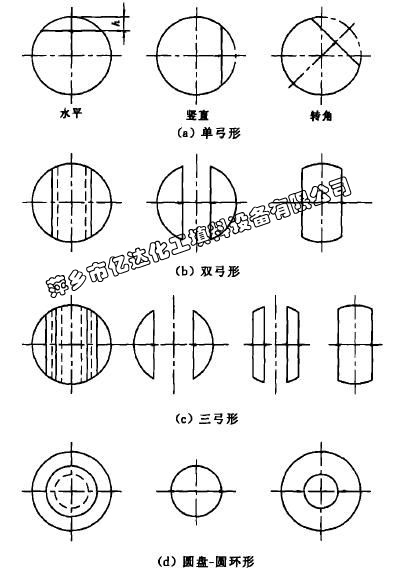

折流板顾名思义是用来改变流体流向的板，常用于管壳式换热器设计壳程介质流道，根据介质性质和流量以及换热器大小确定折流板的多少。折流板被设置在壳程，它既可以提高传热效果，还起到支撑管束的作用。折流板有弓形和圆盘-圆环形两种，弓形折流板有单弓形、双弓形和三弓形三种，型式如下图：
弓形折流板缺口高度应使流体通过缺口时与横过管束时的流速相近，缺口大小用切去的弓形弦高占圆筒内直径的百分比来确定，单弓形折流板缺口如图，缺口弦高h值，宜取0.2~0.45倍的圆筒内直径。 弓形折流板的缺口可按图所示，切在管排中心线以下，或切于两排管孔的小桥之间。
